GearBoxボード

型番:EHE-GBS01

GearBoxボード

GearBox評価ボードは、12G-SDIまでの高速シリアル伝送を評価する為のハードウェアを備えており、4チャンネルに搭載した最新のMACOM社製SDI Productのイコライザ、リクロッカ、ケーブルドライバを評価頂けます。
Xilinx社製の Kintex-Ultrascale FPGA を搭載している為、様々なデザインでの評価を実現し、様々なコンバージョンを評価する事が可能なデザインが付属されていますので、購入いただいた時点で多様なインターフェースの評価が可能となっております。

【製品内容】

  • GearBox評価ボード本体
  • ACアダプタ
  • miniUSBケーブル
  • ドキュメントDVD

【オプション】

■標準オプション

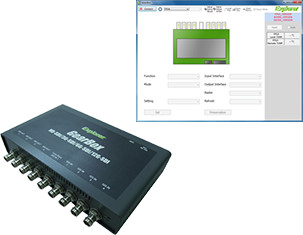

GUIソフトウェアCD(EOS-GBS01-01)

  • GUIソフト
  • GUIソフト取り扱い説明書
■選択オプション

GearBox評価基板用ケース(EOM-GBS01-1-01)
…別途カスタマイズ対応可能

【製品仕様】

分類 項目 GearBoxボード
入出力 入力コネクタ BNC x 4
出力コネクタ BNC x 5
入力フォーマット 3840 x 2160 60p/59.94p
2SI (2 Sample Interleave) / SQD (Square Division)
3840 x 2160 30p/29.97p
1920 x 1080 60p/59.94p (Level A/B)
1920 x 1080 30p/29.97p
機能制御   Dipスイッチ
USB-UART
仕様 電源入力 DC 7-13.8V
外形 (W)187 x (D)110 mm x (H)47mm
使用環境 温度 : ±0℃~+40℃, 湿度 : 30%~80%(無結露)

【Conversionサンプル】

  • 3Gb/s×4input [SQD] → 3Gb/s×4output [2SI]
  • 3Gb/s×4input [2SI] → 3Gb/s×4output [SQD]
  • 12Gb/s×1input → 3Gb/s×4output
    6Gb/s×2output
  • 6Gb/s×1input → 3Gb/s×2output
    1.5Gb/s×4output
  • 3Gb/s×1input → 1.5Gb/s×2output
  • 3Gb/s×2input → 6Gb/s×1output
    1.5Gb/s×4output
  • 3Gb/s×4input → 12Gb/s×1output
    6Gb/s×2output
  • 1.5Gb/s×4input → 6Gb/s×1output
    3Gb/s×2output

カタログPDFダウンロード ( GearBoxSolution_2017_02_ja.pdf)

HWユーザーマニュアルpdfダウンロード ( EHE-GBS01_Hardware_User_Manual_rev03_j.pdf )

簡易GUIマニュアルpdfダウンロード ( EOS-GBS01_GUI_Simple_Guide_Rev01_j.pdf )

リファレンスマニュアルpdfダウンロード ( GearBox_Reference Guide_rev03_j.pdf )
