SPI Active using JTAG Bridge

このモードはJTAGがFPGAを介してコマンドを送信、SPIフラッシュへ書き込みを行います。

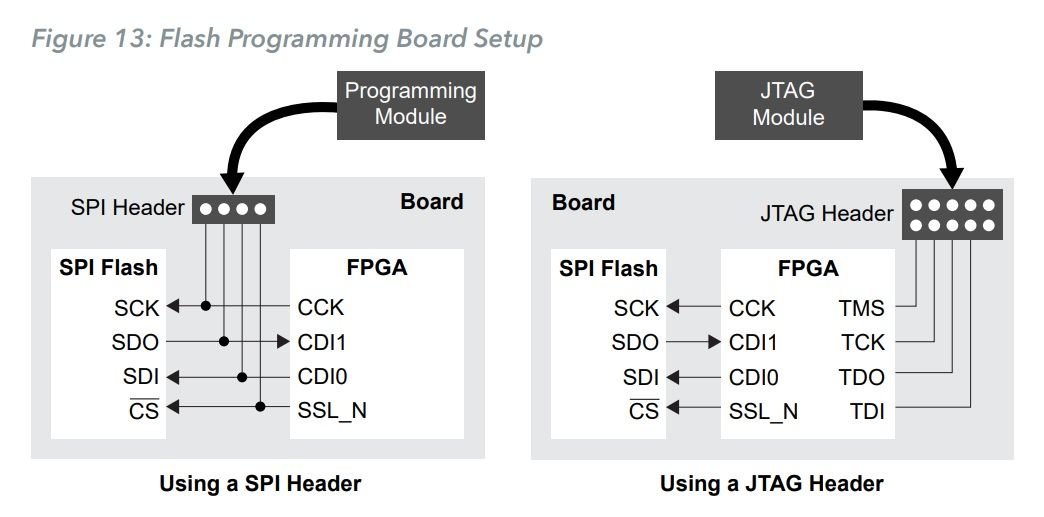

"SPI Active"に比べると、SPIヘッダを使わないためボードのスペースを省略できるメリットがありますが、書き込み手順が2ステップとやや複雑です。

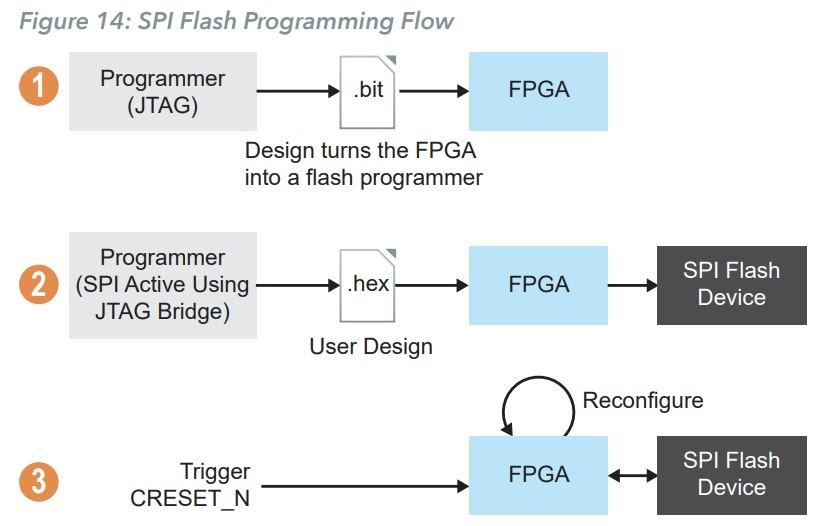

1. JTAGを使い".bit"のビットストリームをコンフィグ
   • ビットストリームは JTAG SPI Flash Loader のIPが入ったもの
   • IPはJTAG-SPIのブリッジ機能、コンフィグしてFPGAでブリッジ機能が動作する状態にする
2. JTAGからFPGAへ".hex"を転送、FPGAはSPIインタフェースを操作して書き込み
   • ビットストリームはユーザーデザインで、フラッシュへ書き込みたいイメージ
3. 以上で書き込み完了、後は再起動またはリコンフィグでフラッシュから読み込んで起動

書き込み手順(Efinity Programmer)

1. ボードとJTAGを接続
2. ボードの電源を入れる
3. Efinity Programmerを起動

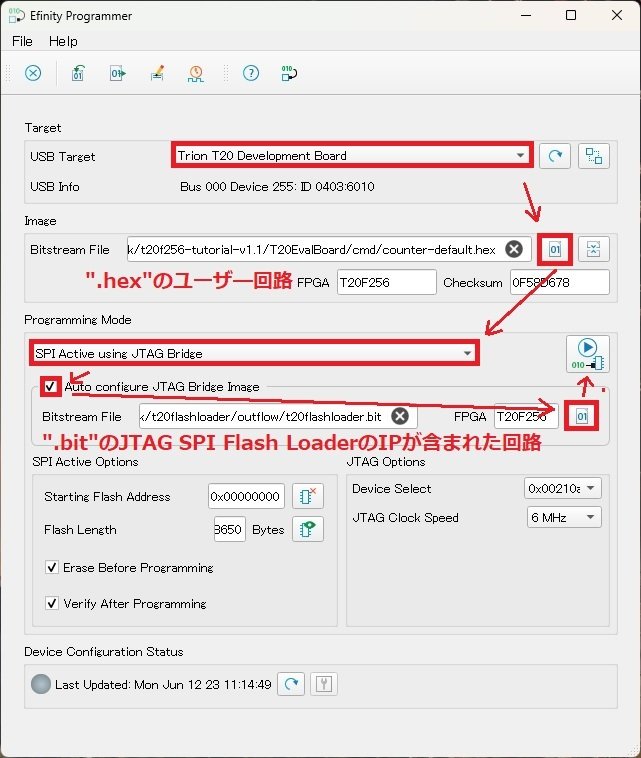

4. 書き込み設定を行い"Start Program"で書き込み
   • Programming Mode を "SPI Active using JTAG Bridge" に設定
5. 以上で書き込みは終了です

書き込み手順(コマンドライン)

1. ボードとJTAGを接続
2. ボードの電源を入れる
3. コマンドプロンプトを起動して、Efinityの環境変数を読み込み
4. JTAGで .bit をコンフィグ
5. JTAGからSPIフラッシュへ .hex を書き込み

set MY_BITSTREAM="C:\Efinity\2022.1\project\tutorial\T20EvalBoard\outflow\counter.hex"
set JTAG_BITSTREAM="C:\Efinity\2022.2\project\work\t20flashloader\outflow\t20flashloader.bit"
cd C:\Efinity\2022.2
.\bin\setup.bat
%EFINITY_HOME%\bin\python3 %EFINITY_HOME%\pgm\bin\efx_pgm\ftdi_program.py %JTAG_BITSTREAM% -m jtag
%EFINITY_HOME%\bin\python3 %EFINITY_HOME%\pgm\bin\efx_pgm\ftdi_program.py %MY_BITSTREAM% -m jtag_bridge

書き込み速度の目安

T20BGA256開発キットで、各モードの書き込み速度を確認しました。
