Topaz Tz170 J484 開発キット
型番：TZ170J484-DK
概要

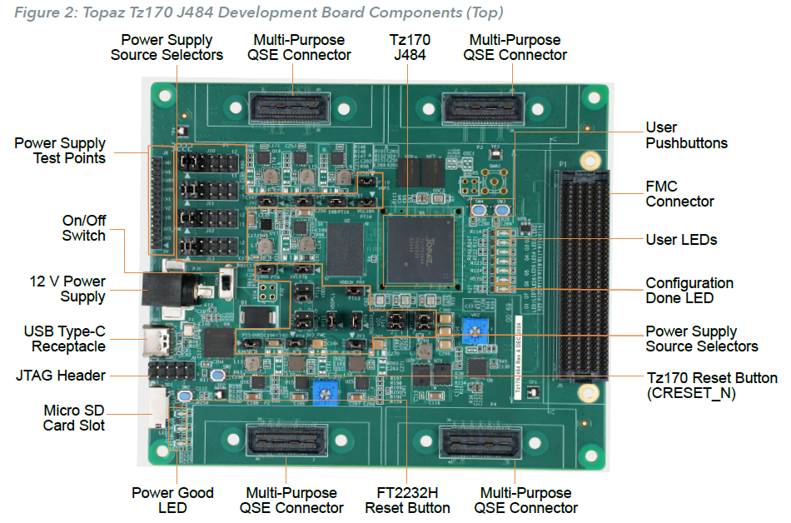

Topaz Tz170 J484 評価ボードは、4個のQSEコネクタと1個のFMC (LPC)コネクタを搭載した、組込みシステムのプロトタイプに適した評価ボードです。
256 Mbit LPDDR4を搭載しているため、Tz170にRISC-VソフトCPUコアを実装し、お客様のアプリケーションを動作させることができます。
QSEコネクタには別売のEfinix daughterカードやお客様のカスタムカードを接続することができます。
また、FMCコネクタに市販のFPGA mezzanineカードを接続して機能拡張することも可能です。
特長

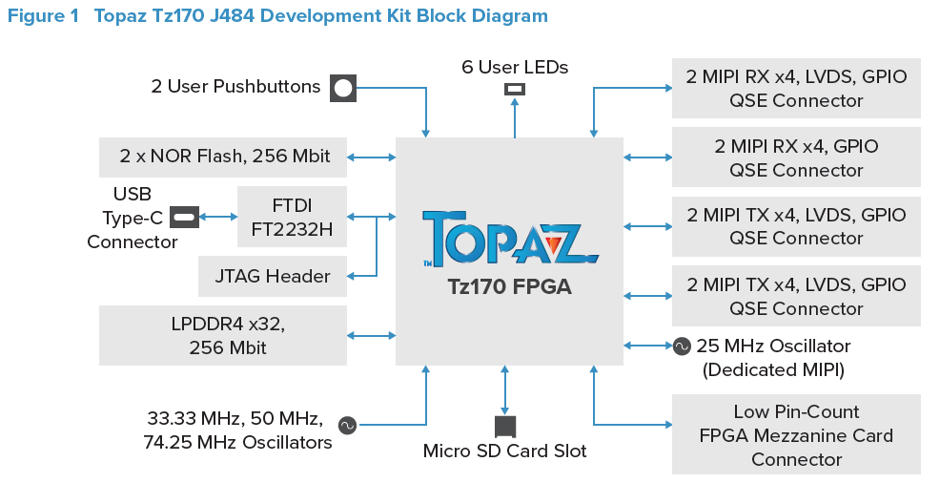

仕様
- Tz170J484I3 FPGA
※ スピードグレードが異なる場合があります - LPDDR4メモリ 8G (256Mbit x32)
最大1.6Gbpsの読み込み／書き込み速度 - SPI NORフラッシュ (256Mbit) 2個
- QSEコネクタ 4個 (MIPI/LVDS)
- FPGA Mezzanine Cardコネクタ (LPC) 1個
- microSDカードスロット
- USB Type-Cコネクタ
- クロック発振器 (33.33, 50, 74.25MHz)
- ユーザーLED 6個
- ユーザープッシュボタン 2個
- 12V電源コネクタ
内容物
- Topaz Tz170 J484評価ボード
- USB type-Cケーブル
- 12V/5A電源アダプタ（※日本では同封無し）
- ねじ、スペーサー
• スタンドオフ 4個
• ナット 4個
