SRTプロトコル搭載 H.265/HEVC 2K コーデックシステム
型番：EHU-3210E/EHU-3210D
概要
EHU-3210E/EHU-3210Dは、2K(1920 x 1080)映像ハードウエアコーデックです。Haivision社によって開発された次世代配信プロトコルSRT搭載のため、安全かつ低遅延で配信を行うことが可能です。SPTプロトコルの他RTMP等IP伝送機能があり、H.265/HEVCとH.264/AVCへの符号化、HDR映像信号に対応しております。

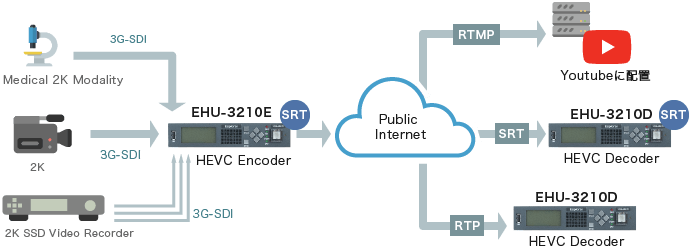

使用シーン
- イベント映像などの素材伝送
- 監視カメラシステム
- リアルタイム配信システム
仕様
| 分類 | 項目 | EHU-3210E(エンコーダ)/EHU-3210D(デコーダ) | |
|---|---|---|---|
| 映像 | 入出力フォーマット | 3G-SDI信号 Level-A/B(SMPTE424M準拠)HD-SDI信号(SMPTE292M準拠)SD-SDI信号(SMPTE259M準拠) | |
| 入出力コネクタ | 3G/HD/SD-SDI : BNC-J 75Ω | ||
| 符号化/復号化方式 | ISO/IEC 23008-2(H.265/HEVC) | ||
| ISO/IEC 14496-10(H.264/MPEG4-AVC) | |||
| Profile | HEVC | Main420 8bit / Main420 10bit / Main422 10bit | |
| H.264 | High420 8bit / High420 10bit / High422 10bit | ||
| GENLOCK | ブラックバースト(同位相)/3値(デコーダのみの機能) | ||
| ビデオフォーマット/フレームサイズ | 1920x1080p(59.94/50)(3G)1920×1080i(59.94/50)(HD)1280×720p(59.94/50)(HD)720×480i(59.94/50)(SD) | ||
| アンシラリ | Closed Captioning : SMPTE 334-1-2007AFD/Bar data : SMPTE ST2016-1-2009Compile Method : SMPTE ST 291:2010 | ||
| HDR | HLG | ||
| 音声 | 入出力フォーマット | 3G-SDI エンベデッド信号(SMPTE424M準拠)HD-SDI エンベデッド信号(SMPTE299M準拠)SD-SDI エンベデッド信号(SMPTE272M準拠) | |
| 入出力コネクタ | エンベデッド : BNC-J 75Ω 12G/3G/HD/SD自動切り替え | ||
| 符号化/復号化方式 | MPEG2-AAC(ISO/IEC13818-7準拠)MPEG4-AAC(ISO/IEC 14496-3準拠）LPCM(SMPTE 302M準拠) | ||
| サンプリング周波数/チャネル数 /量子化ビット | 48kHz / 最大8チャンネル,音声OFF / 16bit/20bit/24bit | ||
| 圧縮レート(Encoderに追従) | MONO:64/96/128/192/256kbpsMONOx2, STEREO:64/96/128/192/384kbps5.1ch, 7.1ch :384/512/800kbps | ||
| TS信号 | 伝送ビットレート | 1000kbps～100Mbps | |
| ストリームタイプ | ISO/IEC13818-1(MPEG-2TS準拠) 188byte | ||
| インターフェース | DVB-ASI、10BASE-T/100BASE-TX/1000BASE-T(制御共用)(Auto-MDIX対応) | ||
| ネットワーク | 伝送プロトコル | RTP/RTCP(UDP/IP)/RTMP SRT(Secure Reliable Transport) |
|
| ネットワーク機能 | HTTPS (Web Browser),SNMPv1 / SNMPv2c | ||
| IPエラー訂正機能 | FEC, ARQ | ||
| 通信方式 | ユニキャスト, マルチキャスト | ||
| 制御 | 操作 | Web GUIフロントコントロールパネルプリセット x4 | |
| システム | 内蔵テスト用信号(ENC) | 映像 : カラーバー音声 : 正弦波（400Hz/1kHz)(-18/-20dBFS) | |
| RS-232Cボーレート | 1200~115200bps | ||
| フロー制御 | 無し/Hardware(CTS,RTSのみ)選択 | ||
| 仕様 | 電源入力 | DC12V AC変換アダプタ添付 | |
| 外形寸法・重量 | 210(W)x300(D)x41(H)mm（突起含まず）, 2.2kg | ||
| 使用環境 | 温度 : 0~40℃, 湿度 : 30%～80%(無結露) | ||
| オプション | 標準付属品 | ACケーブルCD-ROM（取扱説明書） | |
