SRTプロトコル搭載 H.265/HEVC 4K/2Kコーデックシステム
型番：EHU-3410E/EHU-3410D
概要

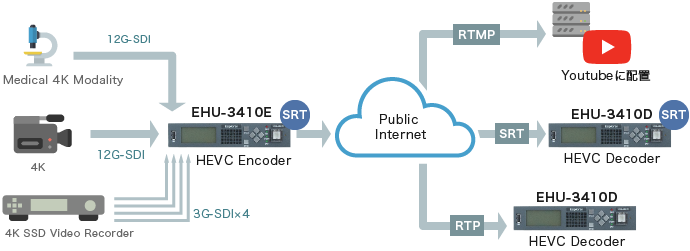

EHU-3410E/EHU-3410Dは、日本国内で初めてIPストリーミングにおいて高品質で安全かつ低遅延ビデオの配信を可能にするSRT伝送技術を搭載した、4K(3840x2160)映像ハードウエアコーデックです。SRTプロトコルのほかRTMP等IP伝送機能の充実とH.265/HEVCの他H.264/AVC符号化、HDR映像信号の対応を図り、今日の高画質化とIPストリーミングへの柔軟な対応に応えた製品です。
紹介動画
仕様
| 分類 | 項目 | EHU-3410E(エンコーダ）/EHU-3410D（デコーダ） |
|---|---|---|
| 映像 | 入出力フォーマット | 12G-SDI信号(SMPTE ST 2082準拠) 3G-SDI信号(SMPTE424M) HD-SDI信号(SMPTE292M準拠) SD-SDI信号(SMPTE259M準拠) |
| 入出力コネクタ | 12G/3G/HD/SD-SDI : BNC-J 75Ω | |
| 符号化/復号化方式 | ISO/IEC 23008-2(H.265/HEVC) | |
| ISO/IEC 14496-10(H.264/MPEG4-AVC) | ||
| Profile | HEVC Main420 8bit / Main420 10bit / Main422 10bit | |
| H.264 High420 8bit / High420 10bit / High422 10bit | ||
| GENLOCK | ブラックバースト(同位相)/3値(デコーダのみの機能) | |
| ビデオフォーマット/ フレームサイズ |
3840x2160p(59.94/50)(12G,3Gx4) 1920x1080p(59.94/50)(3G) 1920×1080i(59.94/50)(HD) 1280×720p(59.94/50)(HD) 720×480i(59.94/50)(SD) |
|
| アンシラリ | Closed Captioning : SMPTE 334-1-2007 AFD/Bar data : SMPTE ST2016-1-2009 Compile Method : SMPTE ST 291:2010 |
|
| 音声 | 入出力フォーマット | 12G-SDI エンベデッド信号(SMPTE ST 2082準拠) 3G-SDI エンベデッド信号(SMPTE424M準拠) HD-SDI エンベデッド信号(SMPTE299M準拠) SD-SDI エンベデッド信号(SMPTE272M準拠) |
| 入出力コネクタ | エンベデッド : BNC-J 75Ω 12G/3G/HD/SD自動切り替え | |
| 符号化/復号化方式 | MPEG2-AAC(ISO/IEC13818-7準拠) MPEG4-AAC(ISO/IEC 14496-3準拠） |
|
| サンプリング周波数/ チャネル数 /量子化ビット |
48kHz / 最大8チャンネル,音声OFF / 16bit/20bit/24bit | |
| 圧縮レート | 64/96/128/192/256/320/384kbps Encoderに追従 | |
| TS信号 | 伝送ビットレート | 512kbps～110Mbps |
| ストリームタイプ | ISO/IEC13818-1(MPEG-2TS準拠) 188byte | |
| インターフェース | DVB-ASI、10BASE-T/100BASE-TX/1000BASE-T(制御共用) (Auto-MDIX対応) |
|
| ネットワーク | 伝送プロトコル | RTP/RTCP(UDP/IP)/RTMP SRT(Secure Reliable Transport) |
| IPエラー訂正機能 | FEC, ARQ | |
| 通信方式 | ユニキャスト, マルチキャスト | |
| 制御 | 操作 | Web GUI フロントコントロールパネル プリセット x4 |
| マネージメントプロトコル | HTTPS (Web Browser), SNMPv1 / SNMPv2c |
|
| システム | 内蔵テスト用信号 (ENC) |
映像 : カラーバー 音声 : 正弦波（400Hz/1kHz)(-18/-20dBFS) |
| RS-232Cボーレート | 1200~115200bps | |
| フロー制御 | 無し/Hardware(CTS,RTSのみ)選択 | |
| 仕様 | 電源入力 | DC12V AC変換アダプタ添付 |
| 外形寸法・重量 | 210(W)x300(D)x41(H)mm（突起含まず）, 2.2kg | |
| 使用環境 | 温度 : 0~40℃, 湿度 : 30%～80%(無結露) | |
| オプション | 標準付属品 | ACケーブル CD-ROM（取扱説明書） |
